现代通信主流数字调制方式简介

在现代通信系统中（如5G、Wi-Fi 6/7、光纤通信），为了在有限的频谱资源下传输越来越大的数据量，我们已经不再单纯依赖早期的 ASK、FSK 或 PSK，而是广泛采用了高阶、复合型的数字调制技术。

以下是目前主流的几种数字调制方式及其应用详解：

1. 正交幅度调制 (QAM) —— 速率之王

这是目前追求高速率传输的绝对主力。QAM 同时利用了载波的幅度和相位来携带信息，可以看作是 ASK 和 PSK 的结合体。

• 工作原理：它使用两个相互正交（相位差90度）的载波（I路和Q路），分别进行幅度调制，然后叠加。在星座图上，每一个点代表一个特定的幅度和相位组合，对应一组二进制代码。

高阶 QAM：64-QAM：

• 星座图上有 64 个点，每个符号传输 6 bit 数据






• 256-QAM：星座图上有 256 个点，每个符号传输 8 bit 数据






• 1024-QAM / 4096-QAM：用于 Wi-Fi 6/7 和部分光纤通信，进一步榨取频谱效率。

应用场景：

• Wi-Fi：Wi-Fi 5 引入 256-QAM，Wi-Fi 6/7 支持 1024-QAM，显著提升了家庭宽带的峰值速率。
• 5G/4G：在信号质量极好（信噪比高）的区域，基站会使用 256-QAM 甚至更高阶的调制来服务用户，以实现“千兆级”下载速度。

优缺点：频谱利用率极高，但对信道噪声和干扰非常敏感。如果信号不好，设备会自动降级为 QPSK 或 16-QAM 以保证连接稳定。

2. 正交相移键控 (QPSK) —— 稳定的基石

虽然它是“老将”，但至今仍是许多通信标准的基础选项。

工作原理：它利用载波的 4 种不同相位（0°, 90°, 180°, 270°）来表示 2 bit 的信息（00, 01, 10, 11）。

应用场景：

• 5G/4G 控制信道：由于其抗干扰能力强，常用于传输重要的控制信令。

• 深空通信/卫星通信：在长距离、信号衰减严重的场景下，QPSK 的稳健性优于高阶 QAM。

• Wi-Fi (MCS0-1)：在 Wi-Fi 连接的最基础速率档位中使用。

3. 高斯滤波最小频移键控 (GMSK) —— 恒包络代表

这是一种特殊的 FSK（频移键控）改进型，主要特点是信号的幅度是恒定的（恒包络）。

工作原理：在调制前先通过一个高斯低通滤波器，把信号的频谱“收紧”，从而减少对相邻信道的干扰。应用场景：

• GSM 手机网络：2G 时代的全球标准，直到现在许多物联网设备（如共享单车锁、早期的移动支付终端）仍在使用。
• 蓝牙 (Bluetooth)：早期版本的蓝牙也采用了类似的 GFSK（高斯频移键控）。

4. 正交频分复用 (OFDM) —— 多载波技术

虽然它本质上是一种多载波调制技术，但在现代通信（4G LTE, 5G, Wi-Fi）中，它通常作为底层传输方案，配合 QAM 使用。

工作原理：将高速的数据流分成许多低速的子数据流，同时在多个相互正交的子载波上传输。优势：抗多径干扰（信号反射）能力强，频谱利用率极高。应用场景：

• 4G/5G 数据信道：核心的传输技术。
• Wi-Fi (802.11a/g/n/ac/ax)：所有的现代 Wi-Fi 标准都基于 OFDM 或其变种。

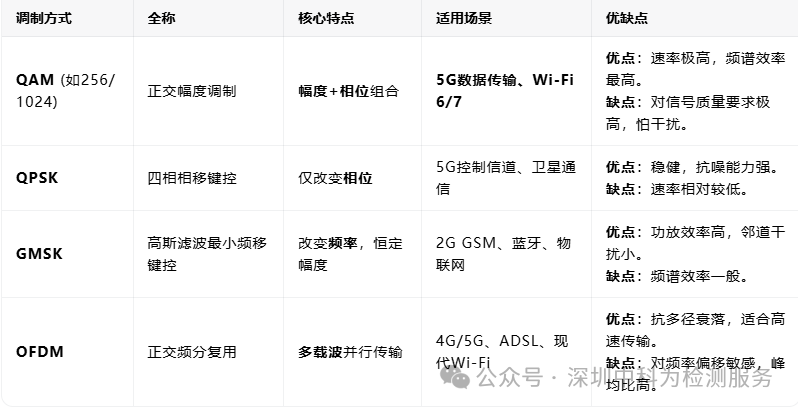

主流调制方式对比总结

总之，现代通信系统（如你的 5G 手机或 Wi-Fi 6 路由器）并不是只用一种调制方式，而是“自适应”的：

• 当你离基站/路由器很近，信号满格时，它会使用 256-QAM 或 1024-QAM 来榨干网速。
• 当你在电梯里或信号边缘时，它会自动切换回 QPSK 甚至 GMSK，牺牲速度来保证通话和连接不断开。
